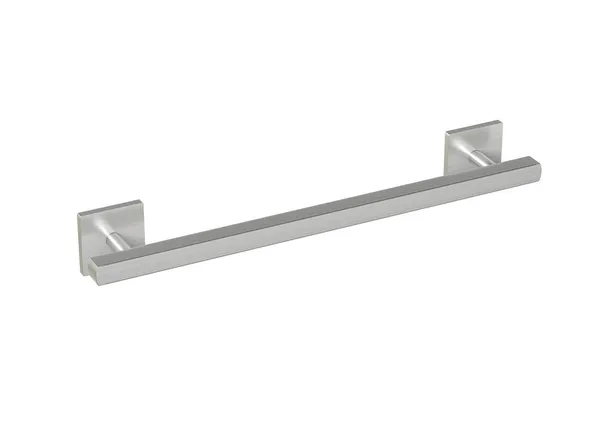

HEWI Haltegriff


950.36.610XA

Außenmaß 400 mm, geeignet für HEWI Einhängesitz 802.51... 15... und 802.51... 16... Oberfläche: A = matt geschliffen









Produktinformationen

  • gerade Stange mit zur Wand ausgeführten Stützen und Rosetten
  • dient zum Festhalten und Abstützen
  • aus hochwertigem Edelstahl, Oberfläche matt geschliffen
  • Außenmaß 400 mm
  • Vierkantprofil 25 x 25 mm mit großen Radien, 85 mm tief
  • Wandanbindung mit gerade zur Wand ausgeführten filigranen Stützen (Durchmesser 18 mm) und flachen, quadratischen Rosetten
  • Rosetten 80 x 80 mm, Rosettenhöhe 10 mm
  • einfache Montage durch einzeln montierbare Befestigungsplatten aus hochwertigem Edelstahl zum Einhängen des Haltegriffs
  • Fixierung mit der auf Rosettenunterseite befindlichen Madenschraube
  • inklusive korrosionsfreiem HEWI Befestigungsmaterial

Technische Daten

Material und Farbe
Oberfläche
XA

Downloads

HEWI Farbtabelle
Ausschreibungstext auf ausschreiben.de
Planungshilfe DIN 18040
Planungshilfe ÖNORM B 1600
Planungshilfe SIA 500
Montageanleitung (de, en, fr, nl, it, es, pl, no, dk, se)
2D-Zeichnung
3D-Zeichnung
Produktdatenblatt
Ausschreibungstext
Alles downloaden
Technische Änderungen vorbehalten
