HEWI kamergarnituur


270XAM01.130

Oppervlakte-variante: A = mat geborsteld


Productinformatie

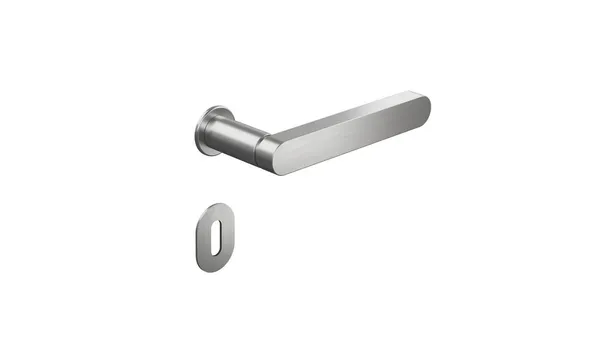

met vlakke deurkrukrozet, afdekkap van roestvrij staal, diameter 32 mm, bestaande uit:
Deurkruk model 271XAM... L-vorm van roestvrijstalen (1.4301), diameter 21,3 mm, lengte 145 mm, met aanslaggeleiding. Vierkantstift van het deurkrukstiftdeel 8 mm met trapeziumschroefdraad, voor Oostenrijkse vierkantstift in het slotgedeelte 8,5 mm met trapeziumschroefdraad.
Bevestiging van de deurkruk in een inperslager met vertanding rondom en een polyamide glijlagerbus met twee nokken als beveiliging tegen verdraaiing in het inperslager. De schroefdraadstift M5 zet zich vast, als beveiliging van de gatengedeelten van de deurkruk, in een uitsparing in de vierkantstift en draagt daardoor bij aan een optimale krachtoverbrenging in het deurblad. De deurkruk voldoet aan de specificaties van DIN 18040.
Met sleutelrozet 306XAM van roestvrij staal (1.4301) mat, 32 x 47 mm, 1,5 mm hoog.
Te gebruiken in combinatie met ingelaten sloten volgens DIN 18251.
Montage van de inpersbussen door middel van montagemoeren met trapeziumschroefdraad, SW 19. Voor de montage raden wij het gebruik van een ringsleutel SW 19 aan. De freesafmeting bij de slotmoer moet een nominale afmeting van 25 mm hebben. Productietoleranties van +/- 1 mm kunnen door inperslagers worden gecompenseerd. De freesafmeting bij de sleutelrozetten (PZ/BB) moet een max. afmeting van 25 x 40 mm hebben.
De montage wordt aanbevolen bij woonruimte- en binnendeuren met HDF-dekplaat en tussenlagen van tubulaire of massieve spaanplaatkern of hoogwaardiger, zowel in stompe als gefelsde uitvoering. Houd er rekening mee, dat wij alleen de montage aan door HEWI geteste deurelementen aanbevelen. Bovendien kan mini ook op niet-geteste deurelementen worden geïnstalleerd. Een probleemloze montage en een langdurige gebruiksgeschiktheid kan HEWI in dit geval echter niet garanderen. Onder www.hewi.de/mini op onze website vindt u een actuele lijst van de geteste deurelementen. Beslag met minirozetten is niet geschikt voor gebruik op deurelementen met de functies brandbeveiliging, rookbeveiliging, inbraakwering, vochtige ruimte en stralingsbescherming.

Verkrijgbaar is mini met vierkant 8 mm voor het deurdiktebereik van 38,1 tot 78 mm. Wij adviseren de inzet van door HEWI geteste deurelementen voor de optimale montage. Een actuele lijst van de geteste deurelementen vindt u bij elk mini product onder downloads. Deurelementen van fabrikanten, die niet door ons getest zijn, zijn ook geschikt voor de montage van mini, indien aan de technische eisen wordt voldaan. Houd er rekening mee dat wij in dit geval geen garantie kunnen geven voor een optimale montage.

Technische specificaties

Materiaal en kleur
Oppervlakte
XA

Downloads

HEWI kleuren-tabel
Productgegevensblad
tender-specificaties
Alles downloaden

Bestelinformatie

Bij de bestelling opgeven
  • Deurdikte
  • Stiftvierkant
  • Doorlaat


Classificatie

Ontworpen en gekeurd voor het objectsegment, gebruikscategorie conform EN 1906 - klasse 4
Duurzaamheid: klasse 7
Deurmassa: geen classificatie vastgelegd
Brandwerendheid: klasse 0
Veiligheid: klasse 0
Corrosiebestendigheid: klasse 5
Inbraak-bestendigheid: klasse 0
Uitvoeringstype: U
