manual actuation plate
Numer artykułu S50.02.01200

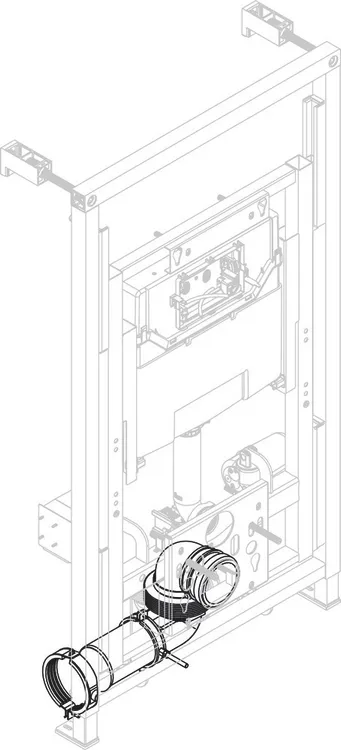

HEWI WC V S 50 Prewall installation
Prewall element for electrically height-adjustable toilet for add-on modules with manual flushing plate, side outlet on the left, dimensions: 726 mm wide, H 1355 - 1505 mm, D 210-240 mm, floor support vertically adjustable by 200 mm, made of steel, powder coated, weight capacity up to 250 kg, can be retrofitted with hinged support rails, incl. floor and wall-fixing material for concrete and solid calcium silicate (lime-sand) masonry units, authorization acc. to DIN 4109, ÖNorm B 8115 and SIA 181 in preparation, CE and UKCA marking according to EMC 2014/30/EU.
Pokaż więcej Prewall element for electrically height-adjustable toilet for add-on modules with manual flushing plate, side outlet on the left, dimensions: 726 mm wide, H 1355 - 1505 mm, D 210-240 mm, floor support vertically adjustable by 200 mm, made of steel, powder coated, weight capacity up to 250 kg, can be retrofitted with hinged support rails, incl. floor and wall-fixing material for concrete and solid calcium silicate (lime-sand) masonry units, authorization acc. to DIN 4109, ÖNorm B 8115 and SIA 181 in preparation, CE and UKCA marking according to EMC 2014/30/EU.
EAN
4014885502821
grupa artykułów
Element podtynkowy WC
Wariant
manualne
Instalacja podtynkowa WC V S 50
- regulowany elektrycznie na wysokość element podtynkowy WC do modułów uzupełniających z manualną płytą uruchamiającą
- boczny odpływ z lewej (łącznie z przejściówką DN90/DN110, adapter gumowy do uciętego kołnierza DN90/DN110 oraz przejściówka PVC DN90/DN100)
- maksymalne oddalenie od pionu instalacyjnego: 4 m
- sterowanie pilotem radiowym (pilot w dostawie)
- regulowane na wysokość bezstopniowo o 150 mm (wysokość siedziska ok. 425 - 575 mm)
- dopasowywana wysokość wyjściowa przez regulowane podpórki podłogowe, np.: wysokość siedziska bez barier 460 - 480 mm
- wymiary: szerokość 726 mm, wysokość 1355 - 1505 mm, głębokość 210 - 240 mm
- podpórka podłogowa 200 mm regulowana na wysokość
- wykonane ze stali, lakierowane proszkowo
- maksymalne obciążenie użytkowe: 150 kg
- łącznie z OLI120 Plus dwuilościowym zbiornikiem spłukującym 6/3 litra (dopasowanie do 4/2 - 7/3 litra) z uruchamianiem pneumatycznym
- z łączonymi do ściany składanymi poręczami podporowymi uzupełnianymi (Płytę montażową S50.02.00002 prosimy zamawiać oddzielnie. Służy do przygotowania montażu składanego uchwytu pomocniczego i jednocześnie jako szablon montażowy przy zabudowie suchej.)
- Brak możliwości zwolnienia przez radio na składanym uchwycie pomocniczym
- łącznie z materiałem mocującym podłogowym i ściennym do betonu lub cegły pełnej wapiennej
- odsprzężenie akustyczne wszelkich przewodów oraz elementów instalacyjnych od bryły konstrukcyjnej, dopuszczenie wg DIN 4109, ÖNORM B 8115 i SIA 181
- przyłącze wody 1/2"
- oznakowanie CE i UKCA zgodnie z EMC 2014/30/UE
- regulowany elektrycznie na wysokość element podtynkowy WC do modułów uzupełniających z manualną płytą uruchamiającą
- boczny odpływ z lewej (łącznie z przejściówką DN90/DN110, adapter gumowy do uciętego kołnierza DN90/DN110 oraz przejściówka PVC DN90/DN100)
- maksymalne oddalenie od pionu instalacyjnego: 4 m
- sterowanie pilotem radiowym (pilot w dostawie)
- regulowane na wysokość bezstopniowo o 150 mm (wysokość siedziska ok. 425 - 575 mm)
- dopasowywana wysokość wyjściowa przez regulowane podpórki podłogowe, np.: wysokość siedziska bez barier 460 - 480 mm
- wymiary: szerokość 726 mm, wysokość 1355 - 1505 mm, głębokość 210 - 240 mm
- podpórka podłogowa 200 mm regulowana na wysokość
- wykonane ze stali, lakierowane proszkowo
- maksymalne obciążenie użytkowe: 150 kg
- łącznie z OLI120 Plus dwuilościowym zbiornikiem spłukującym 6/3 litra (dopasowanie do 4/2 - 7/3 litra) z uruchamianiem pneumatycznym
- z łączonymi do ściany składanymi poręczami podporowymi uzupełnianymi (Płytę montażową S50.02.00002 prosimy zamawiać oddzielnie. Służy do przygotowania montażu składanego uchwytu pomocniczego i jednocześnie jako szablon montażowy przy zabudowie suchej.)
- Brak możliwości zwolnienia przez radio na składanym uchwycie pomocniczym
- łącznie z materiałem mocującym podłogowym i ściennym do betonu lub cegły pełnej wapiennej
- odsprzężenie akustyczne wszelkich przewodów oraz elementów instalacyjnych od bryły konstrukcyjnej, dopuszczenie wg DIN 4109, ÖNORM B 8115 i SIA 181
- przyłącze wody 1/2"
- oznakowanie CE i UKCA zgodnie z EMC 2014/30/UE
Nagrody za wzornictwo
Przyznane przez
Pliki do pobrania
| Instrukcja obsługi | ||
| Arkusz danych produktu | ||
| Instrukcja montażu | ||
| Pomoc w planowaniu |
