Numer artykułu BA5.0 99
Typ mocowania HEWI

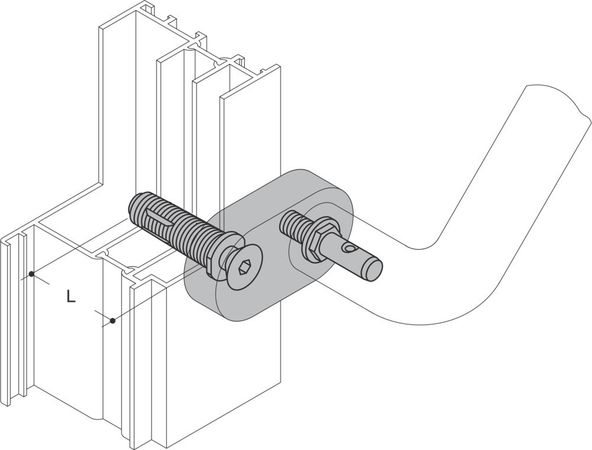

Do jednostronnego mocowania uchwytu na litym drewnie, z tworzywa sztucznego i 2-3 komorowych profili aluminiowych. Wywiercić otwór w drzwiach o średnicy 14 mm, Wymiar L = 46 mm, Grubość drzwi od 50 mm. Narzędzia montażowe: Klucz sześciokątny SW6 i SW10. Zapewnia bezpieczną odległość 25 mm od krawędzi zamykającej. Mocowanie rozety: Wysokość uchwytu + 18 mm. Przetestowany zgodnie z wytycznymi BAGUV.
Propozycja wykonania! W przypadku zamówienia należy sprawdzić wszystkie wymiary i warunki konstrukcyjne!
Pokaż więcej
Do jednostronnego mocowania uchwytu na litym drewnie, z tworzywa sztucznego i 2-3 komorowych profili aluminiowych. Wywiercić otwór w drzwiach o średnicy 14 mm, Wymiar L = 46 mm, Grubość drzwi od 50 mm. Narzędzia montażowe: Klucz sześciokątny SW6 i SW10. Zapewnia bezpieczną odległość 25 mm od krawędzi zamykającej. Mocowanie rozety: Wysokość uchwytu + 18 mm. Przetestowany zgodnie z wytycznymi BAGUV.
Propozycja wykonania! W przypadku zamówienia należy sprawdzić wszystkie wymiary i warunki konstrukcyjne!
Aktualny kolor: 99 (czysta biel)
EAN
4014884505656
Kolor
Mocowanie 5.0
do montażu jednostronnego pochwytu na profilach z litego drewna, tworzywa sztucznego i dwu-, trzykomorowych profilach aluminiowych.
Śr. otworu w drzwiach 14 mm, dł. L = 46 mm, grubość drzwi od 50 mm. Narzędzia montażowe: Klucz imbusowy SW6 i SW10.
Zapewnia 25 mm odstęp od krawędzi zamykania. Mocowanie za pomocą rozetek: wysokość montażu pochwytu + 18 mm. Zgodne z normami bezpieczeństwa BAGUV
Przy zamówieniu podać kolor.
Dostępne w kolorach HEWI
do montażu jednostronnego pochwytu na profilach z litego drewna, tworzywa sztucznego i dwu-, trzykomorowych profilach aluminiowych.
Śr. otworu w drzwiach 14 mm, dł. L = 46 mm, grubość drzwi od 50 mm. Narzędzia montażowe: Klucz imbusowy SW6 i SW10.
Zapewnia 25 mm odstęp od krawędzi zamykania. Mocowanie za pomocą rozetek: wysokość montażu pochwytu + 18 mm. Zgodne z normami bezpieczeństwa BAGUV
Przy zamówieniu podać kolor.
Dostępne w kolorach HEWI
Pliki do pobrania
| Arkusz danych produktu | ||
| Instrukcja montażu |
Dokumenty
| Ausschreiben.de | Link | |
| Tabelą kolorów | Link |
Rodzaj mocowania 5.0
Numer artykułu BA5.0 99
