Numer artykułu B9505.75RF 90

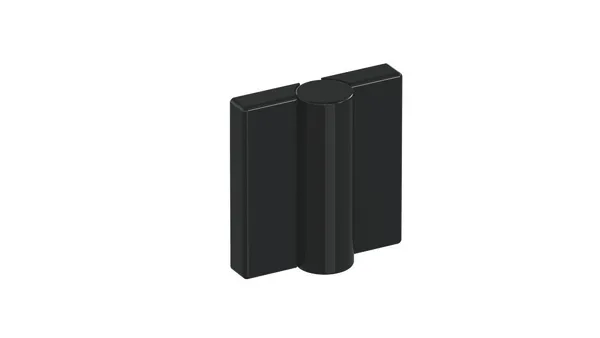

Zawias przykręcany HEWI do drzwi bezprzylgowych
(drzwi), o wadze do 25 kg, wykonany z poliamidu z podtrzymującą stalową ramą, Wysokość 76 mm, Średnica osi paska 12 mm, Bezobsługowe łożysko ślizgowe z poliamidu, i do przykręcenia do drewnianej ramy.
Wersja jako prawy zawias sprężynowy DIN.
Propozycja wykonania! W przypadku zamówienia należy sprawdzić wszystkie wymiary i warunki konstrukcyjne!
Pokaż więcej (drzwi), o wadze do 25 kg, wykonany z poliamidu z podtrzymującą stalową ramą, Wysokość 76 mm, Średnica osi paska 12 mm, Bezobsługowe łożysko ślizgowe z poliamidu, i do przykręcenia do drewnianej ramy.
Wersja jako prawy zawias sprężynowy DIN.
Propozycja wykonania! W przypadku zamówienia należy sprawdzić wszystkie wymiary i warunki konstrukcyjne!
Aktualny kolor: 90 (czerń jetowa)
DIN Kierunek
Prawo
EAN
4014884640104
grupa artykułów
Zawiasy
Nośność
bis 25 kg
Kolor
Materiał
Poliamid
zawias przykręcany
Dla drzwi bezprzylgowych (drzwi działowe), o wadze do 25 kg.
Montaż w elemencie drzwiowym poprzez przykręcenie i do przykręcenia do drewnianej ramy.
Wykonany z poliamidu z podtrzymującą ramą stalową wykonaną z ocynkowanej blachy stalowej o grubości 3 mm z rolką taśmową, Wysokość 76 mm, Średnica osi paska 12 mm, Bezobsługowe łożyska ślizgowe z poliamidu. Poliamidowe zaślepki osłaniające wyfrezowany rowek i połączenie śrubowe.
Wersja jako prawy zawias sprężynowy DIN, jako uzupełnienie paska B9505.75RK
Uwaga projektowa: wymagane są 3 zawiasy na drzwi (przykład: DIN w prawo: 2 x B9505.75RK, 1 x B9505.75RF)
Dla drzwi bezprzylgowych (drzwi działowe), o wadze do 25 kg.
Montaż w elemencie drzwiowym poprzez przykręcenie i do przykręcenia do drewnianej ramy.
Wykonany z poliamidu z podtrzymującą ramą stalową wykonaną z ocynkowanej blachy stalowej o grubości 3 mm z rolką taśmową, Wysokość 76 mm, Średnica osi paska 12 mm, Bezobsługowe łożyska ślizgowe z poliamidu. Poliamidowe zaślepki osłaniające wyfrezowany rowek i połączenie śrubowe.
Wersja jako prawy zawias sprężynowy DIN, jako uzupełnienie paska B9505.75RK
Uwaga projektowa: wymagane są 3 zawiasy na drzwi (przykład: DIN w prawo: 2 x B9505.75RK, 1 x B9505.75RF)
Pliki do pobrania
| Arkusz danych produktu | ||
| Instrukcja montażu |
Dokumenty
| Ausschreiben.de | Link | |
| Tabelą kolorów | Link |
Zawias przykręcany
Numer artykułu B9505.75RF 90
