Produktnummer: 550.250GKLT 99
HEWI tryckhandtag System 111

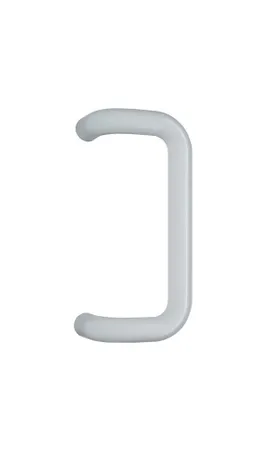

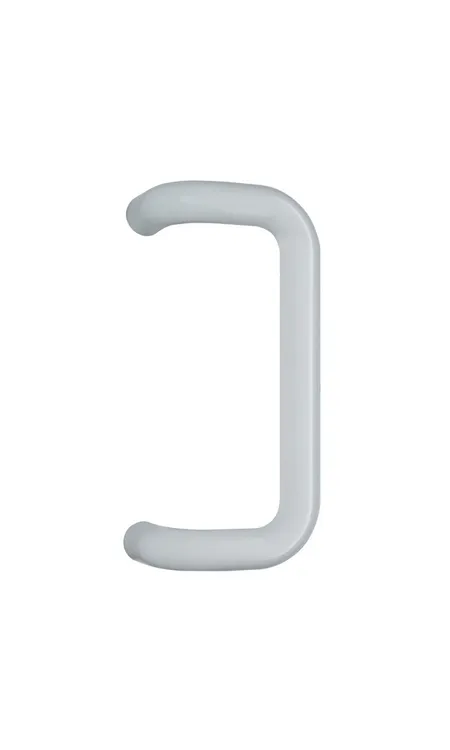

Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, Axiell dimension 250 mm, Tillverkad av genomfärgad polyamid, Diameter 30 mm, för enkelsidig och parvis montering.
Designförslag! Vänligen kontrollera alla mått och konstruktionsförhållanden vid beställning!
Visa mer Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, Axiell dimension 250 mm, Tillverkad av genomfärgad polyamid, Diameter 30 mm, för enkelsidig och parvis montering.
Designförslag! Vänligen kontrollera alla mått och konstruktionsförhållanden vid beställning!
Nuvarande färg: 99 (ren vit)
DIN-riktning
vänster/höger
EAN
4014884280287

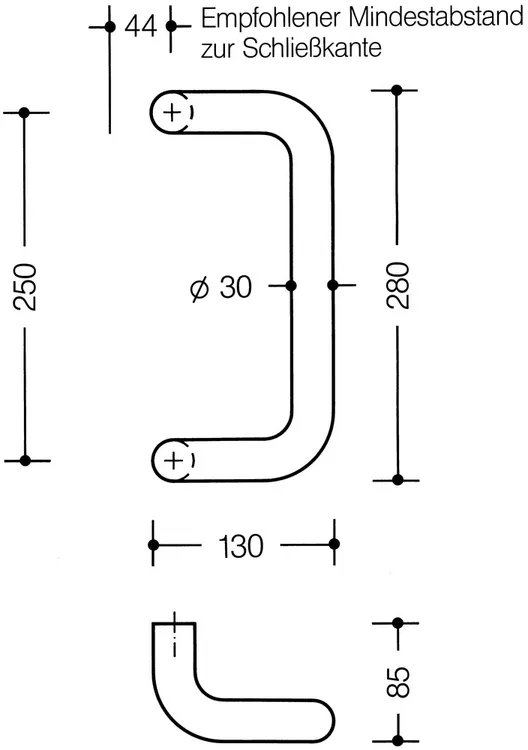

Avstånd till centrum
250 mm

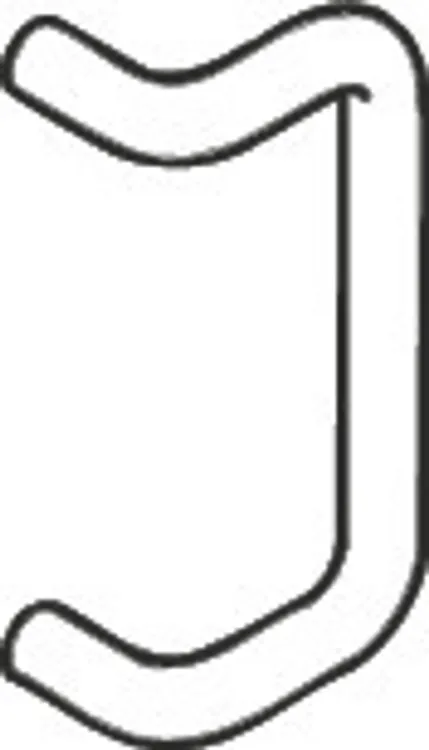

Stödets form
rak
Diameter handtag
30 mm
Färg
Material
Polyamid
Tryck på handtaget
System 111 tillverkat av genomfärgad polyamid, Diameter 30 mm, För enkelsidig och parvis montering på glas, Trä, Plast- och metalldörrar (aluminium: 1- till 3-kammare, Stål: 1-kammarprofiler),
Lastkapacitet som växelvis belastning 100 kg för trä- och metalldörrar, 50 kg utbytbar last för PVC-dörrar, med 2 fästpunkter, Fästning utanför låsområdet eller i låsområdet, och fästning genom låset. Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, i kombination med BA5.0 för infattade dörrar, handtaget uppfyller riktlinjerna från Bundesverband der Unfallkassen e. V. (BUK) - säkerhetsavstånd till stängningskanten 25 mm.
Axiell dimension 250 mm
System 111 tillverkat av genomfärgad polyamid, Diameter 30 mm, För enkelsidig och parvis montering på glas, Trä, Plast- och metalldörrar (aluminium: 1- till 3-kammare, Stål: 1-kammarprofiler),
Lastkapacitet som växelvis belastning 100 kg för trä- och metalldörrar, 50 kg utbytbar last för PVC-dörrar, med 2 fästpunkter, Fästning utanför låsområdet eller i låsområdet, och fästning genom låset. Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, i kombination med BA5.0 för infattade dörrar, handtaget uppfyller riktlinjerna från Bundesverband der Unfallkassen e. V. (BUK) - säkerhetsavstånd till stängningskanten 25 mm.
Axiell dimension 250 mm
Dokument
| 2D | DXF | |
| 3DF | DXF | |
| 3DV | DXF | |
| Monteringstyper | ||
| Produktdatablad | ||
| Anvisning för montering |
Nedladdningar
| Ausschreiben.de | Länk | |
| Färgtabell | Länk |
