Produktnummer: 550.33GKLT 97
HEWI tryckhandtag System 111

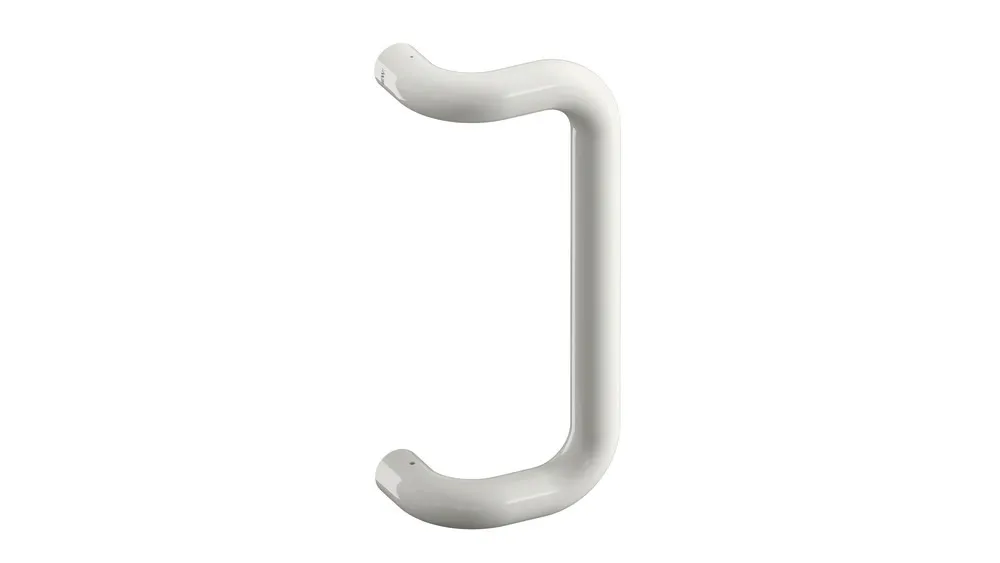

Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, Axiell dimension 300 mm, Tillverkad av genomfärgad polyamid, Diameter 33 mm, för enkelsidig och parvis montering.
Designförslag! Vänligen kontrollera alla mått och konstruktionsförhållanden vid beställning!
Visa mer Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, Axiell dimension 300 mm, Tillverkad av genomfärgad polyamid, Diameter 33 mm, för enkelsidig och parvis montering.
Designförslag! Vänligen kontrollera alla mått och konstruktionsförhållanden vid beställning!
Nuvarande färg: 97 (ljusgrå)
DIN-riktning
vänster/höger
EAN
4014884618073
Avstånd till centrum
300 mm
Diameter handtag
33 mm
Stödets form
rak
Funktionell montering
Handtag
Färg
Material
Polyamid
Tryck på handtaget
System 111 tillverkat av genomfärgad polyamid, Diameter 33 mm, för enkelsidig och parvis montering på glas, Trä, Plast- och metalldörrar (aluminium: 1- till 3-kammare, Stål: 1-kammarprofiler),
Lastkapacitet som växelvis belastning 100 kg för trä- och metalldörrar, 50 kg utbytbar last för PVC-dörrar, med 2 fästpunkter, Fästning utanför låsområdet eller i låsområdet, och fästning genom låset. Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, i kombination med BA5.0 för infattade dörrar, handtaget uppfyller riktlinjerna från Bundesverband der Unfallkassen e. V. (BUK) - säkerhetsavstånd till stängningskanten 25 mm.
Axiell dimension 300 mm
System 111 tillverkat av genomfärgad polyamid, Diameter 33 mm, för enkelsidig och parvis montering på glas, Trä, Plast- och metalldörrar (aluminium: 1- till 3-kammare, Stål: 1-kammarprofiler),
Lastkapacitet som växelvis belastning 100 kg för trä- och metalldörrar, 50 kg utbytbar last för PVC-dörrar, med 2 fästpunkter, Fästning utanför låsområdet eller i låsområdet, och fästning genom låset. Vinklat handtag med böjd design, med rak anslutning, Förberedd för montering på bladdörrar, i kombination med BA5.0 för infattade dörrar, handtaget uppfyller riktlinjerna från Bundesverband der Unfallkassen e. V. (BUK) - säkerhetsavstånd till stängningskanten 25 mm.
Axiell dimension 300 mm
Dokument
| 2D | DXF | |
| 3DF | DXF | |
| 3DV | DXF | |
| Monteringstyper | ||
| Produktdatablad | ||
| Anvisning för montering |
Nedladdningar
| Ausschreiben.de | Länk | |
| Färgtabell | Länk |
