{Produktnummer: 111XAH05.230}
HEWI Frei-Besetzt-Garnitur, Barrierefrei
in H-Technik nach DIN 18255 und DIN EN 1906 aus Edelstahl, Oberfläche matt geschliffen, bestehend aus: Türdrücker 112XAH, Durchmesser 21,3 mm, Rundrosetten 305.21XAH und 306.23XANB, WC-Ausführung mit Notöffnung mittels Vierkantdorn oder Münze und Schauscheibe (Anzeige rot/weiß) auf der Außenseite, Betätigungsriegel in asymmetrischer - verlängerter Ausführung, mit integriertem Hochhaltemodul mit Federunterstützung.
Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040.
Gebrauchskategorie: Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm
Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen!
Mehr anzeigen
in H-Technik nach DIN 18255 und DIN EN 1906 aus Edelstahl, Oberfläche matt geschliffen, bestehend aus: Türdrücker 112XAH, Durchmesser 21,3 mm, Rundrosetten 305.21XAH und 306.23XANB, WC-Ausführung mit Notöffnung mittels Vierkantdorn oder Münze und Schauscheibe (Anzeige rot/weiß) auf der Außenseite, Betätigungsriegel in asymmetrischer - verlängerter Ausführung, mit integriertem Hochhaltemodul mit Federunterstützung.
Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040.
Gebrauchskategorie: Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm
Ausführungsvorschlag! Bitte alle Maße und baulichen Gegebenheiten im Auftragsfall prüfen!
Hochhaltefeder
JA - mit Feder
DIN Richtung
links/rechts
EAN
4014885361282
Nachhaltigkeit
EPD
Artikelnummer zur EAN
111XAH05.230
Vierkant
8 mm
Notöffnungart
FBM Frei-Besetzt mit Münze
Riegelvierkant
8 mm
Technik
H-Technik | Klasse 4
Türstärke
38,1 - 43,0 mm
Schilder/Rosetten
Rundrosette
Material
Edelstahl
Garniturart
Frei-Besetzt-Garnituren
Frei-Besetzt-Garnitur - Barrierefrei

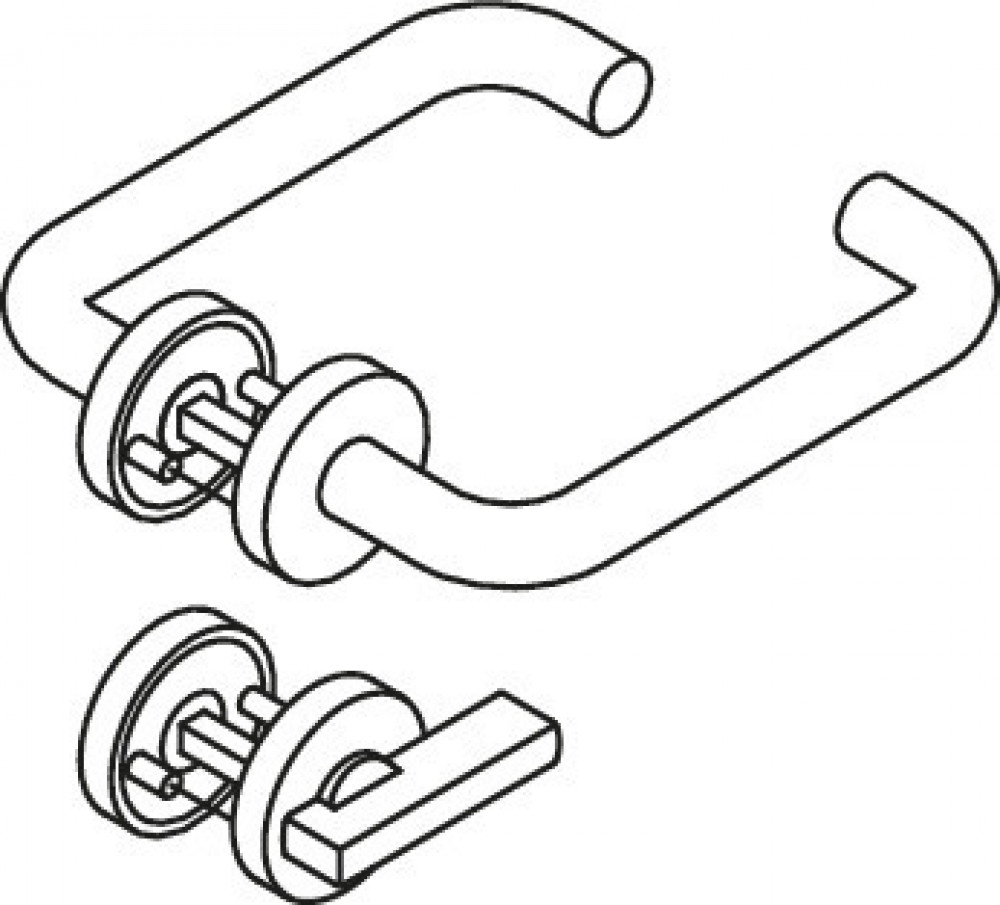

in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus:

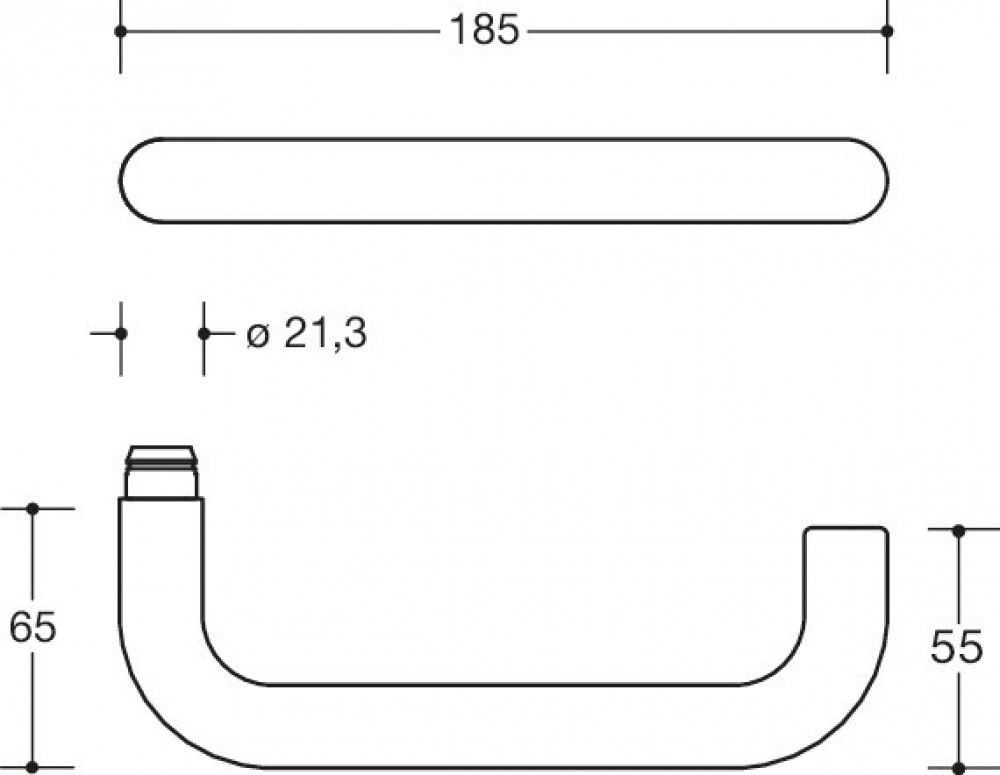

Türdrücker Modell 112X... aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Gewindestift M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt.
Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040.
Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden.
Rosetten 305.21X... und 306.23X..., Unterkonstruktion 305.21X... in Kunststoffverbundbau, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit 5 mm Spaxschrauben sowie in das Türblatt eintauchenden Stützzapfen. WC-Ausführung mit Notöffnung mittels Vierkantdorn oder Münze und Schauscheibe (Anzeige rot/weiß) auf der Außenseite. Betätigungsriegel 75 x 12 mm in asymetrischer, verlängerter Ausführung zur Erhöhung des Bedienkomforts und zur Verwendung bei motorischer Einschränkung.
Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke.
Oberfläche matt geschliffen
Ausgelegt und geprüft für den Objektbereich, Gebrauchskategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm
Gebrauchskategorie: Klasse 4
Dauerhaftigkeit: Klasse 7
Türmasse: keine Klassifizierung festgelegt
Feuerbeständigkeit: Klasse 0
Sicherheit: Klasse 1
Korrosionsbeständigkeit: Klasse 4
Einbruchschutz: Klasse 0
Ausführungsart: A
Nachhaltigkeit: EPD Umweltproduktdeklaration
in H-Technik mit Rosetten nach DIN 18255 und DIN EN 1906 aus Edelstahl, bestehend aus:
Türdrücker Modell 112X... aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung und Rastnut, mit Gewindestift M5 als zusätzliche Fixierung der Türdrücker mit dem Vierkantstift zur optimalen Kraftübertragung in das Türblatt.
Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040.
Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden.
Rosetten 305.21X... und 306.23X..., Unterkonstruktion 305.21X... in Kunststoffverbundbau, integriertes Hochhaltemodul mit Federunterstützung, DIN links und DIN rechts verwendbar, zur Unterstützung des Schlosses für eine längere Lebensdauer. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich zum Aufheben möglicher Montageungenauigkeiten. Verdeckte, lockerungssichere Verschraubung mit 5 mm Spaxschrauben sowie in das Türblatt eintauchenden Stützzapfen. WC-Ausführung mit Notöffnung mittels Vierkantdorn oder Münze und Schauscheibe (Anzeige rot/weiß) auf der Außenseite. Betätigungsriegel 75 x 12 mm in asymetrischer, verlängerter Ausführung zur Erhöhung des Bedienkomforts und zur Verwendung bei motorischer Einschränkung.
Rosetten-Abdeck-Kappe, rund, aus Edelstahl (1.4301), Durchmesser 55 mm, 10,5 mm hoch, 1,5 mm Wandstärke.
Oberfläche matt geschliffen
Ausgelegt und geprüft für den Objektbereich, Gebrauchskategorie nach DIN EN 1906 - Klasse 4 Garnitur mit Vierkantstift 8 - 8,5 mm
Gebrauchskategorie: Klasse 4
Dauerhaftigkeit: Klasse 7
Türmasse: keine Klassifizierung festgelegt
Feuerbeständigkeit: Klasse 0
Sicherheit: Klasse 1
Korrosionsbeständigkeit: Klasse 4
Einbruchschutz: Klasse 0
Ausführungsart: A
Nachhaltigkeit: EPD Umweltproduktdeklaration
