{Référence 111R02.210 97}

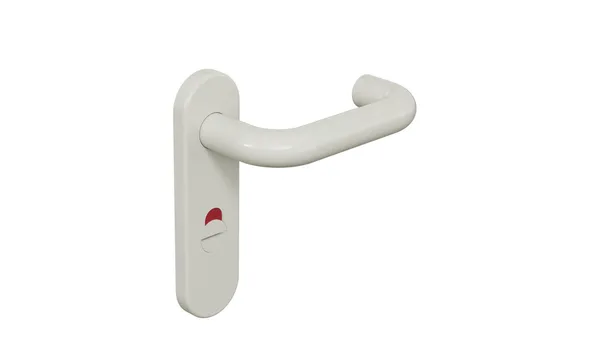

Garniture pour porte de salle de bain HEWI
en technique R selon DIN 18255 et EN 1906 en polyamide, surface très brillante, composé de : Béquille de porte 111.23R, diamètre 23 mm et plaque 230.23RNR, Modèle pour les toilettes avec ouverture d'urgence à l'aide d'une broche carrée ou d'une pièce de monnaie et disque d'indication (rouge/blanc) à l'extérieur.
La béquille est conforme aux prescriptions des normes EN 179 et DIN 18040.
Catégorie d'utilisation : Classe 2 avec tige carrée de 7 mm
Catégorie d'utilisation : Classe 4 avec tige carrée 8 - 8,5 mm
Proposition d'exécution ! Veuillez vérifier toutes les dimensions et les conditions de construction lors de la commande !
Afficher plus
en technique R selon DIN 18255 et EN 1906 en polyamide, surface très brillante, composé de : Béquille de porte 111.23R, diamètre 23 mm et plaque 230.23RNR, Modèle pour les toilettes avec ouverture d'urgence à l'aide d'une broche carrée ou d'une pièce de monnaie et disque d'indication (rouge/blanc) à l'extérieur.
La béquille est conforme aux prescriptions des normes EN 179 et DIN 18040.
Catégorie d'utilisation : Classe 2 avec tige carrée de 7 mm
Catégorie d'utilisation : Classe 4 avec tige carrée 8 - 8,5 mm
Proposition d'exécution ! Veuillez vérifier toutes les dimensions et les conditions de construction lors de la commande !
DIN Direction
Gauche/droite
EAN
4014885339076
Nachhaltigkeit
EPD
Couleur
Artikelnummer
111R02.210 97
Carré
8,5 mm
Type d'ouverture d'urgence
FBM libre-occupé avec pièce de monnaie
Carré de verrouillage
8 mm
Distance
78 mm
Technique
Technique R | Classe 4
Épaisseur de porte
38,1 - 43,0 mm
Plaques/Rosaces
Plaque courte
Matériau
Polyamide
Type de garniture
Garnitures pour porte de salle de bain
Garniture pour porte de salle de bain
en technique R avec plaques selon la norme DIN 18255 et EN 1906 en polyamide, surface hautement brillante, se composant de:
Béquille de porte modèle 111.23R forme en U en polyamide avec cœur d'acier sur toute la longueur jusqu'aux extrémités, teintée dans la masse, diamètre 23 mm, avec embout de guidage et rainure crantée, montage par simple encliquetage des béquilles de porte dans les pièces de support prémontées sur la porte.
L'encliquetage peut à nouveau être débloqué à l'aide d'une clé de décondamnation. La béquille est conforme aux prescriptions des normes EN 179 et DIN 18040.
Plaque: modèle 230.23RNR, support de plaque en composite plastique/acier, utilisable à gauche et à droite selon DIN. Montage des béquilles de porte par serrage avec verrouillage complet à encliquetage automatique et point d'appui de 5 mm comme palier lisse ne nécessitant aucun entretien avec zone de compensation élastique et un second roulement dans le col de poignée. Raccord à vis caché et protégé contre le desserrage avec combinaison de vis et de vis à douille M4 et tenons de maintien encastrés dans le battant de la porte. Modèle pour les toilettes avec ouverture d'urgence à l'aide d'une broche carrée ou d'une pièce de monnaie et disque d'indication (rouge/blanc) à l'extérieur.
Cache de plaque, en polyamide teinté dans la masse, 46 x 168 mm, 11 mm de hauteur, plat, 1,5 mm d'épaisseur de paroi.
Conçu et homologué pour les bâtiments publics, Catégorie d'utilisation conforme à la norme EN 1906 - classe 2 ou classe 4
Catégorie d'utilisation: Classe 2 garnitures avec carré 7 mm
Catégorie d'utilisation: Classe 4 garnitures avec carré 8 - 8,5 mm
Stabilité: Classe 7
Masse de la porte : aucune classification fixée
Résistance au feu: Classe 0
Sécurité : classe 1
Résistance à la corrosion: Classe 5
Sécurité anti-effraction: Classe 0
Version : U
Durabilité : EPD Déclaration environnementale de produit
en technique R avec plaques selon la norme DIN 18255 et EN 1906 en polyamide, surface hautement brillante, se composant de:
Béquille de porte modèle 111.23R forme en U en polyamide avec cœur d'acier sur toute la longueur jusqu'aux extrémités, teintée dans la masse, diamètre 23 mm, avec embout de guidage et rainure crantée, montage par simple encliquetage des béquilles de porte dans les pièces de support prémontées sur la porte.
L'encliquetage peut à nouveau être débloqué à l'aide d'une clé de décondamnation. La béquille est conforme aux prescriptions des normes EN 179 et DIN 18040.
Plaque: modèle 230.23RNR, support de plaque en composite plastique/acier, utilisable à gauche et à droite selon DIN. Montage des béquilles de porte par serrage avec verrouillage complet à encliquetage automatique et point d'appui de 5 mm comme palier lisse ne nécessitant aucun entretien avec zone de compensation élastique et un second roulement dans le col de poignée. Raccord à vis caché et protégé contre le desserrage avec combinaison de vis et de vis à douille M4 et tenons de maintien encastrés dans le battant de la porte. Modèle pour les toilettes avec ouverture d'urgence à l'aide d'une broche carrée ou d'une pièce de monnaie et disque d'indication (rouge/blanc) à l'extérieur.
Cache de plaque, en polyamide teinté dans la masse, 46 x 168 mm, 11 mm de hauteur, plat, 1,5 mm d'épaisseur de paroi.
Conçu et homologué pour les bâtiments publics, Catégorie d'utilisation conforme à la norme EN 1906 - classe 2 ou classe 4
Catégorie d'utilisation: Classe 2 garnitures avec carré 7 mm
Catégorie d'utilisation: Classe 4 garnitures avec carré 8 - 8,5 mm
Stabilité: Classe 7
Masse de la porte : aucune classification fixée
Résistance au feu: Classe 0
Sécurité : classe 1
Résistance à la corrosion: Classe 5
Sécurité anti-effraction: Classe 0
Version : U
Durabilité : EPD Déclaration environnementale de produit
Prix de design
Récompensé par
Téléchargements
| Commande Aide HEWI_Principe-de-numerotation.pdf | ||
| Fiche technique produit | ||
| Notice de montage |
Documents
| Selon nuancier | Lien | |
| Vidéo de montage 2 | Lien |
