Numer artykułu 270XPH02.230 DC

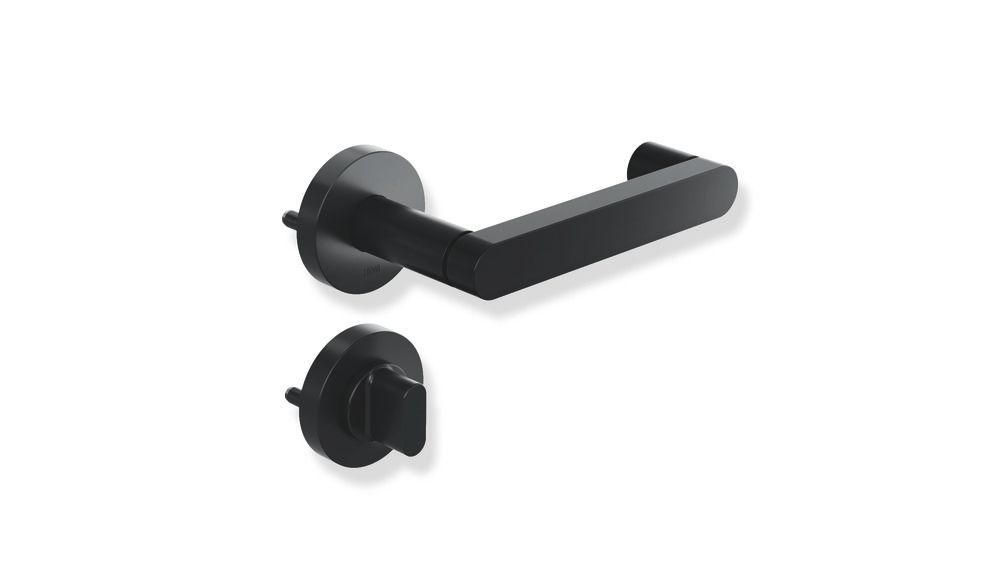

Zestaw HEWI ze wskaźnikiem Wolne-Zajęte
stal nierdzewna, kolor czarny, głęboko matowy, malowanie proszkowe, technologia H, klasa 4 wg kategorii użytkowej DIN EN 1906, średnica 21,3 mm.
Pokaż więcej
stal nierdzewna, kolor czarny, głęboko matowy, malowanie proszkowe, technologia H, klasa 4 wg kategorii użytkowej DIN EN 1906, średnica 21,3 mm.
holding-up spring
TAK - ze sprężyną
DIN Kierunek
Lewa/Prawa
EAN
4014885680031
Kolor
Artikelnummer
270XPH02.230 DC
Kwadrat
8 mm
Typ otwierania awaryjnego
FBM wolne-zajęte na monetę
Zatrzask kwadratowy
8 mm
Technologia
Technologia H
Grubość drzwi Maks.
38,1 - 43,0 mm
Szyldy/rozety
Rozeta okrągła
Materiał
Malowany proszkowo
Rodzaj zestawu
Zestawy klamek WC
Zestaw ze wskaźnikiem Wolne-Zajęte

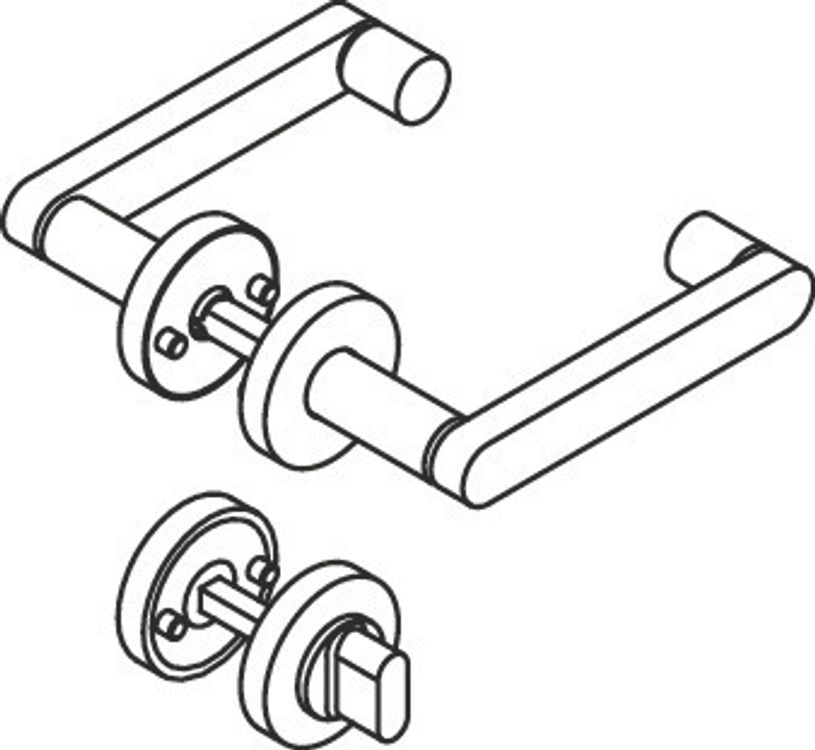

w technologii H z rozetami zgodnie z normami DIN 18255 i DIN EN 1906, wykonanie ze stali szlachetnej, kolor czarny, głęboko matowy, malowanie proszkowe, składa się z:
Klamka drzwi model 272X... w kształcie U ze stali nierdzewnej (1.4301), kolor czarny, głęboko matowy, malowanie proszkowe, średnica nasadki 21,3 mm, z prowadnicą nasadki i rowkiem zaczepowym, z trzpieniem gwintowanym M5 jako dodatkowe mocowanie klamki drzwi z trzpieniem czworokątnym do optymalnego przeniesienia siły na skrzydło drzwi.
Klamka spełnia wymogi normy DIN EN 179.
Montaż następuje przez proste zatrzaśnięcie klamek w dolnych częściach, wstępnie zmontowanych na drzwiach. Zatrzask można zwolnić ponownie przy użyciu klucza do demontażu.
Rozety 305.21X... i 306.23X..., konstrukcja wsporcza 305.21X... o kompozytowej konstrukcji tworzywo sztuczne-stal z czarną powierzchnią cynk/nikiel dla optymalnej ochrony antykorozyjnej, zintegrowany moduł unoszenia z podtrzymywaniem sprężynowym, zastosowanie DIN z lewej i DIN z prawej strony, do podtrzymywania zamka dla dłuższej trwałości. Stałe łożysko obrotowe klamek z blokadą samoblokującą na całym obwodzie i łożyskowaniem 5 mm jako bezobsługowe łożysko ślizgowe z elastycznym zakresem kompensacji w celu wyeliminowania ewentualnych niedokładności montażowych. Ukryte, odporne na luzowanie połączenie śrubowe z kombinacją śrub ze stali nierdzewnej M5 i śrub tulei oraz sworznie podporowe wpuszczone w skrzydło drzwi. Wersja WC z otwieraniem awaryjnym za pomocą kwadratowego wrzeciona lub monety i wyświetlacza (wyświetlacz czerwony/biały) na zewnątrz.
pokrywa rozety, okrągła, ze stali nierdzewnej (1.4301), średnica 55 mm, wysokość 10,5 mm, grubość ścianki 1,5 mm.
kolor czarny, głęboko matowy, malowanie proszkowe
Służy do stosowania w obiektach budowlanych, Kategoria użytkowa zgodnie z DIN EN 1906 - klasa 4 zestaw z trzpieniem czworokątnym 8 - 8,5 mm
Kategoria użytkowa: klasa 4
Trwałość: klasa 7
Masa drzwi: brak klasyfikacji
Odporność ogniowa: klasa 0
Bezpieczeństwo: klasa 1
Odporność na korozję: klasa 4
Ochrona antywłamaniowa: klasa 0
Wykonanie: A
Zrównoważony rozwój: Deklaracja środowiskowa produktu EPD
w technologii H z rozetami zgodnie z normami DIN 18255 i DIN EN 1906, wykonanie ze stali szlachetnej, kolor czarny, głęboko matowy, malowanie proszkowe, składa się z:
Klamka drzwi model 272X... w kształcie U ze stali nierdzewnej (1.4301), kolor czarny, głęboko matowy, malowanie proszkowe, średnica nasadki 21,3 mm, z prowadnicą nasadki i rowkiem zaczepowym, z trzpieniem gwintowanym M5 jako dodatkowe mocowanie klamki drzwi z trzpieniem czworokątnym do optymalnego przeniesienia siły na skrzydło drzwi.
Klamka spełnia wymogi normy DIN EN 179.
Montaż następuje przez proste zatrzaśnięcie klamek w dolnych częściach, wstępnie zmontowanych na drzwiach. Zatrzask można zwolnić ponownie przy użyciu klucza do demontażu.
Rozety 305.21X... i 306.23X..., konstrukcja wsporcza 305.21X... o kompozytowej konstrukcji tworzywo sztuczne-stal z czarną powierzchnią cynk/nikiel dla optymalnej ochrony antykorozyjnej, zintegrowany moduł unoszenia z podtrzymywaniem sprężynowym, zastosowanie DIN z lewej i DIN z prawej strony, do podtrzymywania zamka dla dłuższej trwałości. Stałe łożysko obrotowe klamek z blokadą samoblokującą na całym obwodzie i łożyskowaniem 5 mm jako bezobsługowe łożysko ślizgowe z elastycznym zakresem kompensacji w celu wyeliminowania ewentualnych niedokładności montażowych. Ukryte, odporne na luzowanie połączenie śrubowe z kombinacją śrub ze stali nierdzewnej M5 i śrub tulei oraz sworznie podporowe wpuszczone w skrzydło drzwi. Wersja WC z otwieraniem awaryjnym za pomocą kwadratowego wrzeciona lub monety i wyświetlacza (wyświetlacz czerwony/biały) na zewnątrz.
pokrywa rozety, okrągła, ze stali nierdzewnej (1.4301), średnica 55 mm, wysokość 10,5 mm, grubość ścianki 1,5 mm.
kolor czarny, głęboko matowy, malowanie proszkowe
Służy do stosowania w obiektach budowlanych, Kategoria użytkowa zgodnie z DIN EN 1906 - klasa 4 zestaw z trzpieniem czworokątnym 8 - 8,5 mm
Kategoria użytkowa: klasa 4
Trwałość: klasa 7
Masa drzwi: brak klasyfikacji
Odporność ogniowa: klasa 0
Bezpieczeństwo: klasa 1
Odporność na korozję: klasa 4
Ochrona antywłamaniowa: klasa 0
Wykonanie: A
Zrównoważony rozwój: Deklaracja środowiskowa produktu EPD
