Fritt bebodd uppsättning

Fritt ockuperad uppsättning

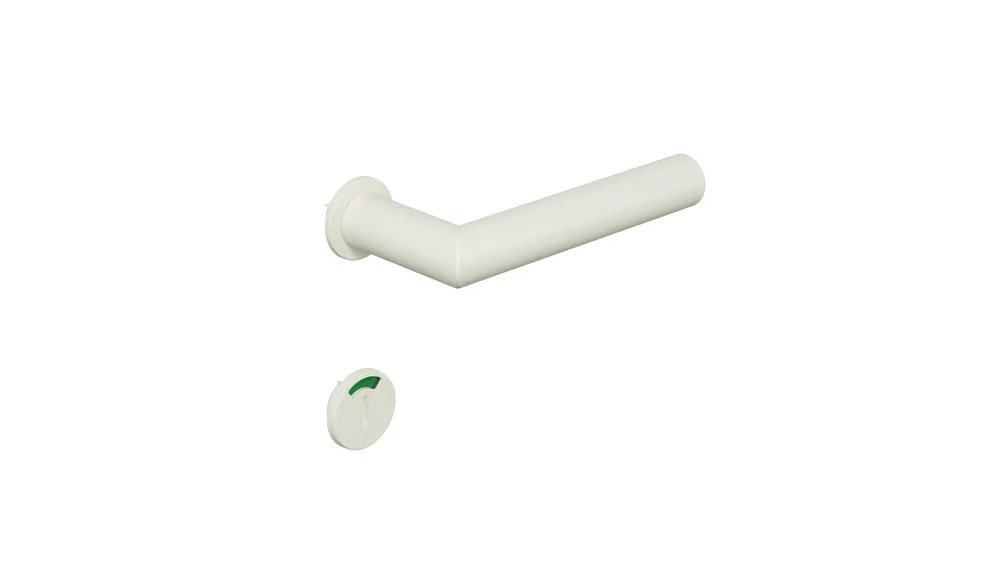

med platt handtagsrosett, Täcklock av matt polyamid, Diameter 32 mm, bestående av:
Spak modell 162.21PBM i mitterdesign tillverkad av matt polyamid med genomgående stålkärna ända fram till spakänden, Genomgående färgad, Diameter 21,3 mm, med monteringsguide. Fyrkantsstift för spakhandtagets stiftdel 8 mm med trapetsgänga, för Österrike fyrkantspindel i låsområde 8,5 mm med trapetsgänga.
Tryckknapparna är fixerade i ett presslager med omslutande tandning och en glidlagerbussning av polyamid med två kammar för att förhindra rotation i presslagret. Vridskruven M5 sätter fast sig själv, För att säkra dörrhandtagets håldelar, i ett urtag i fyrkantspindeln och bidrar därmed till en optimal kraftöverföring in i dörrbladet.
Med toalettrosett 306PBMNR tillverkad av matt polyamid, Diameter 32 mm - yttersida 4,5 mm hög, Insida 3 mm hög, Version med nödöppning av mynt och valfritt med eller utan indikatorskiva (röd/grön indikator) på utsidan.
Används tillsammans med instickslås enligt DIN 18251.
Montering av pressbussningarna med hjälp av en monteringsmutter med trapetsgänga, SW 19. Vi rekommenderar montering med en ringnyckel SW 19. Fräsdimensionen i området för låsvredet måste ha ett nominellt mått på 25 mm. Tillverkningstoleranser på +/- 1 mm kan kompenseras med press-fit-lagret. Fräsdimensionen för montering av WC-rosetter ska ha ett nominellt mått på 25 mm.
Installation rekommenderas på vardagsrums- och innerdörrar med täckpaneler av HDF och mellanskikt av rörspånskivor eller massiva spånskivor eller högkvalitativa, i både trubbiga och falsade versioner. Vänligen notera, att vi endast rekommenderar montering på dörrelement som testats av HEWI. Dessutom kan mini även installeras på otestade dörrelement. HEWI kan dock inte garantera perfekt installation och lämplighet för långvarig användning i detta fall. En aktuell lista över testade dörrelement finns på www.hewi.de/mini på vår webbplats. Beslag med minirosetter är inte lämpliga för användning på dörrelement med brandskyddsfunktioner, Rökskydd, Motstånd mot inbrott, Fuktigt rum och strålskydd.
Utformad och testad för kontraktssektorn, Användningskategori enligt DIN EN 1906 - Klass 4
Hållbarhet: Klass 7
Dörrmått: ingen klassificering angiven
Brandmotstånd: Klass 0
Säkerhet: Klass 1
Korrosionsbeständighetsklass: 5
Inbrottsskydd: Klass 0
Exekveringstyp: U
